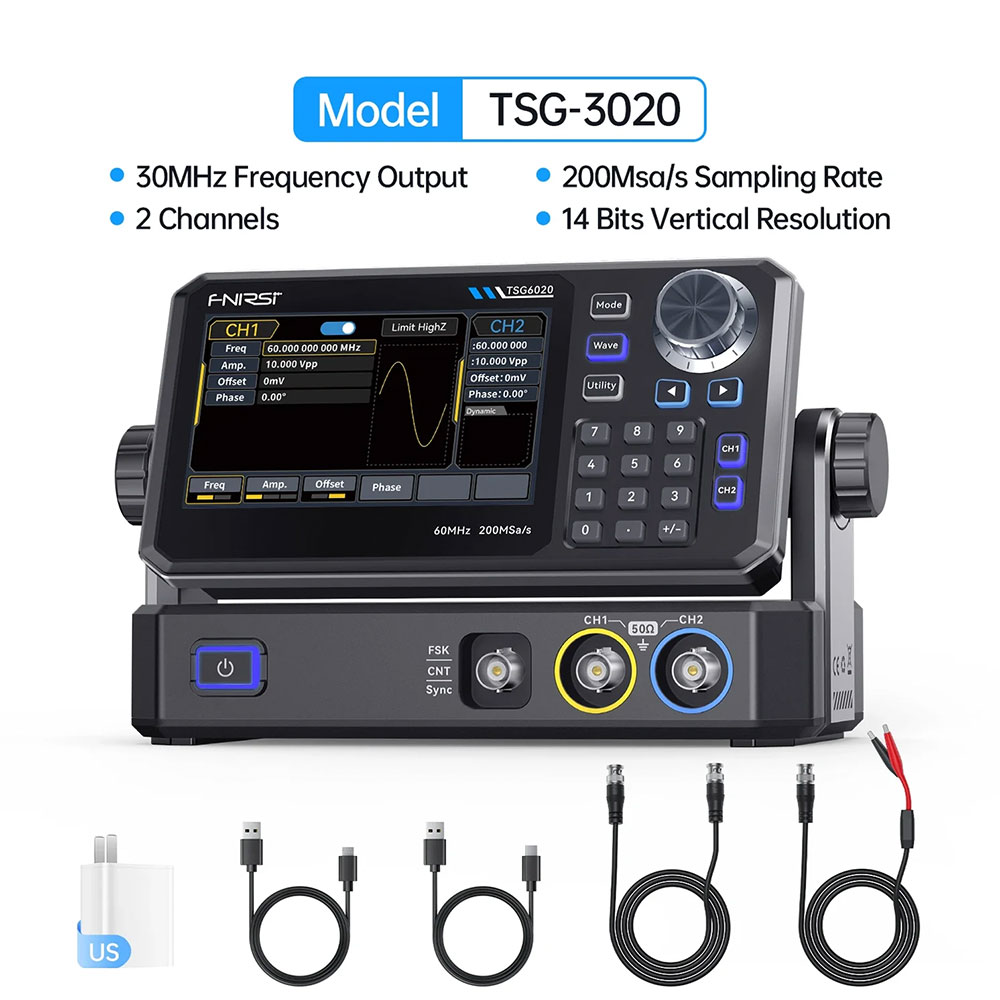

Butuh signal generator akurat dan fleksibel? FNIRSI TSG6020 & TSG3020 hadir dengan teknologi DDS, dual channel, dan sampling rate 200 MSa/s untuk menghasilkan sinyal presisi tinggi. Dilengkapi layar touchscreen 4.3 inch, mendukung berbagai waveform, modulasi lengkap, serta fitur sweep dan frequency counter, ideal untuk teknisi, engineer, hingga kebutuhan lab elektronik.

Fitur

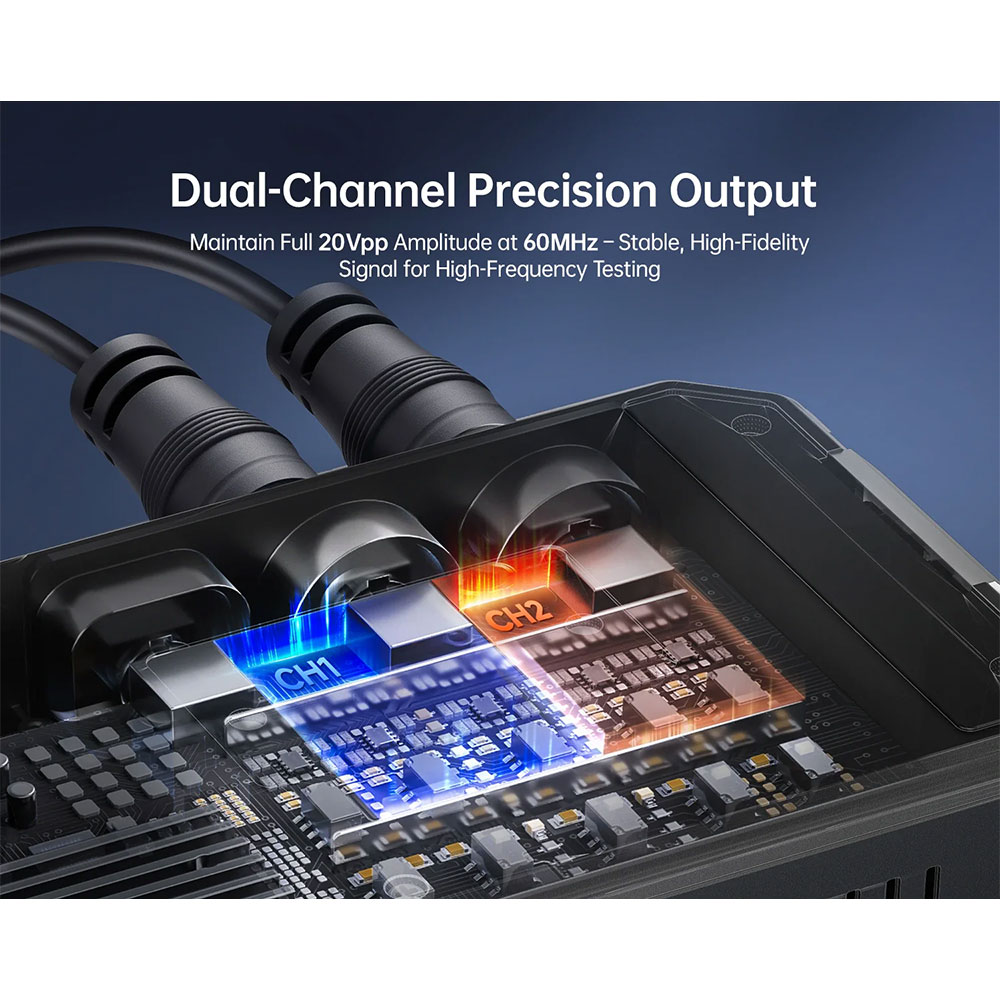

Dual Channel Output Presisi Tinggi

Generator ini memiliki dua channel output yang dapat digunakan secara bersamaan untuk menghasilkan sinyal berbeda atau sinkron. Hal ini memungkinkan pengujian rangkaian kompleks dengan lebih efisien tanpa perlu alat tambahan. Keunggulannya adalah fleksibilitas tinggi dalam simulasi dan pengujian sistem elektronik modern.

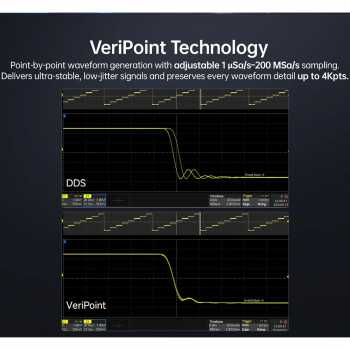

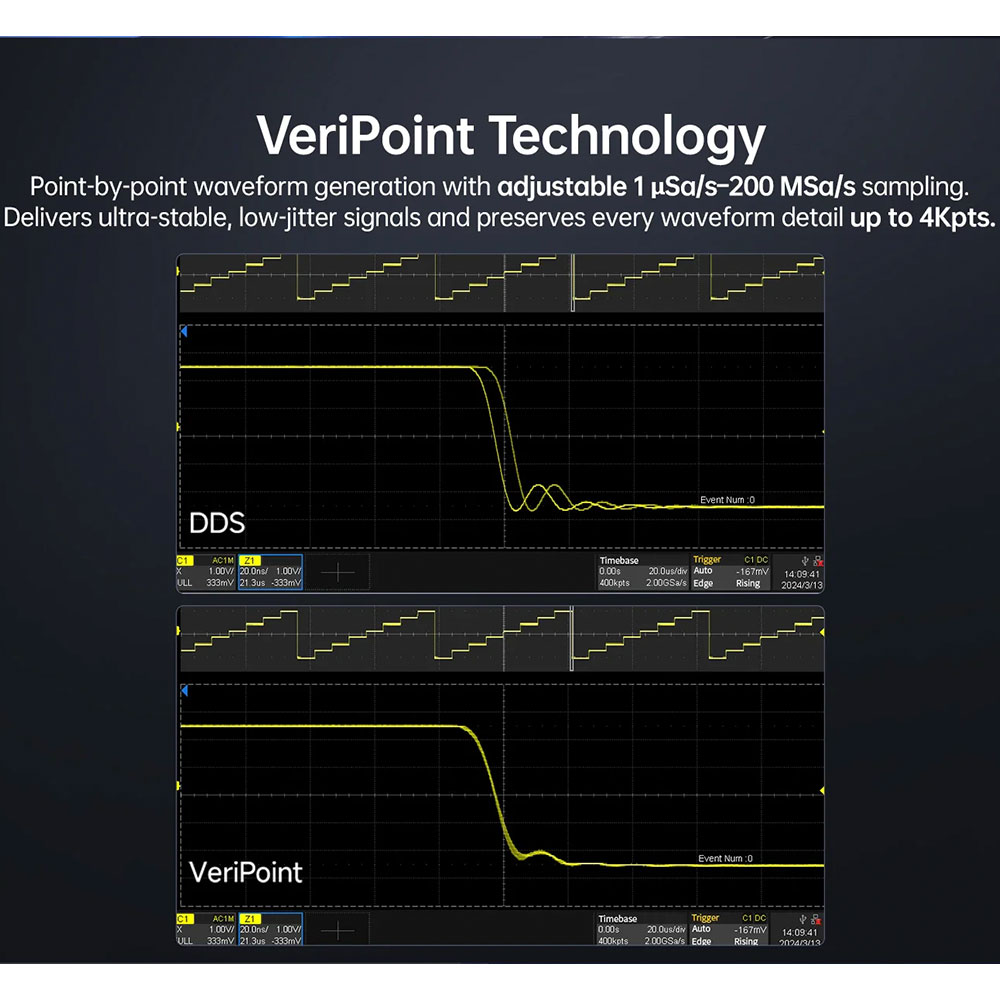

Teknologi DDS 200 MSa/s dan Resolusi 14 bit

Teknologi Direct Digital Synthesis (DDS) memberikan sinyal yang sangat stabil dan akurat. Dengan sampling rate tinggi 200 MSa/s, waveform yang dihasilkan menjadi halus dan minim distorsi. Resolusi 14-bit memastikan detail sinyal tetap terjaga bahkan pada frekuensi tinggi.

Dukungan Arbitrary Waveform

Anda dapat membuat dan menyimpan waveform custom sesuai kebutuhan pengujian. Fitur ini sangat berguna untuk simulasi sinyal dunia nyata atau pengujian spesifik. Keunggulannya adalah fleksibilitas penuh dalam eksperimen dan riset elektronik.

Modulasi Lengkap

Perangkat ini mendukung berbagai jenis modulasi yang umum digunakan dalam komunikasi digital. Hal ini memungkinkan pengguna melakukan simulasi sistem komunikasi secara realistis. Sangat cocok untuk riset RF dan pengujian sistem transmisi.

Sweep Frekuensi Otomatis

Fitur sweep memungkinkan perubahan frekuensi secara otomatis dalam rentang tertentu. Ini sangat membantu dalam analisis respon sistem seperti filter atau amplifier. Keunggulannya adalah efisiensi waktu dalam pengujian karakteristik rangkaian.

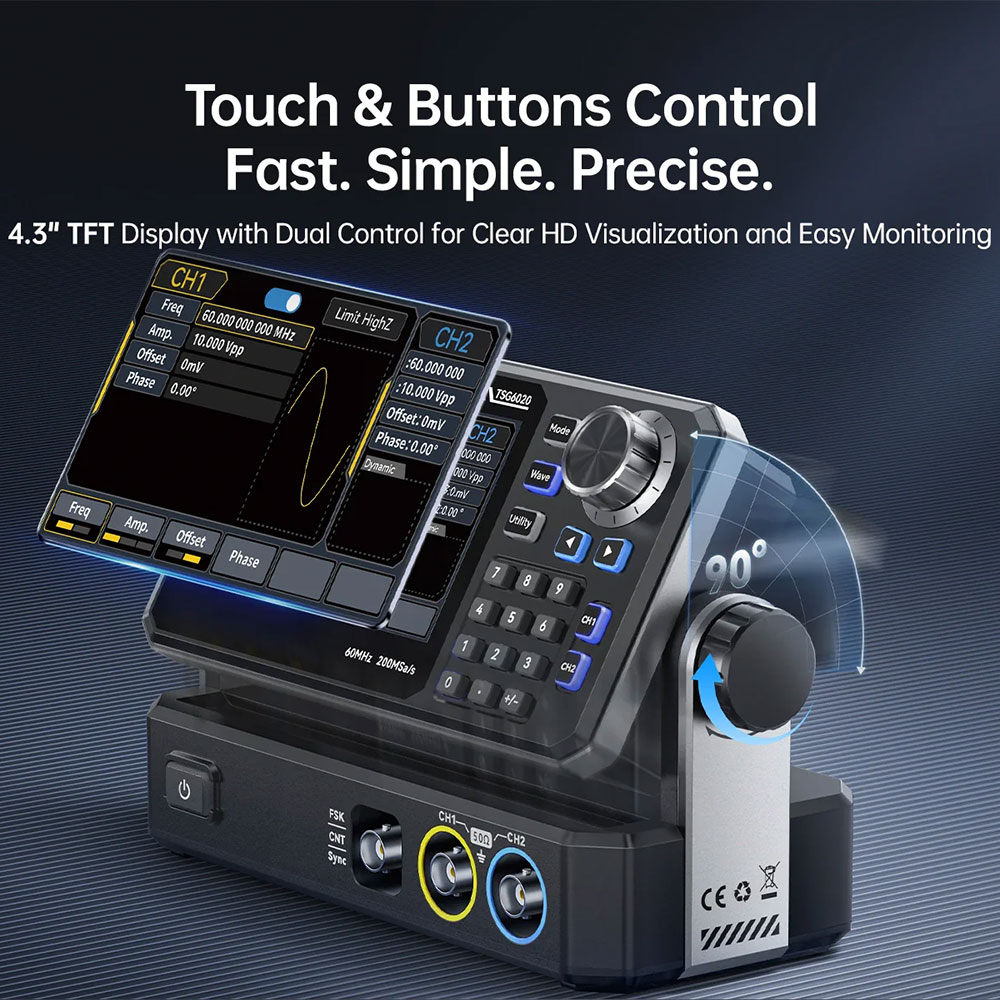

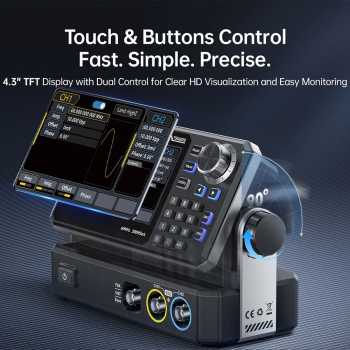

Layar Touchscreen 4.3 Inch

Layar TFT-LCD memberikan tampilan waveform secara real-time. Navigasi menjadi lebih mudah dengan kombinasi touchscreen dan tombol fisik. Keunggulannya adalah pengalaman penggunaan yang intuitif dan profesional.

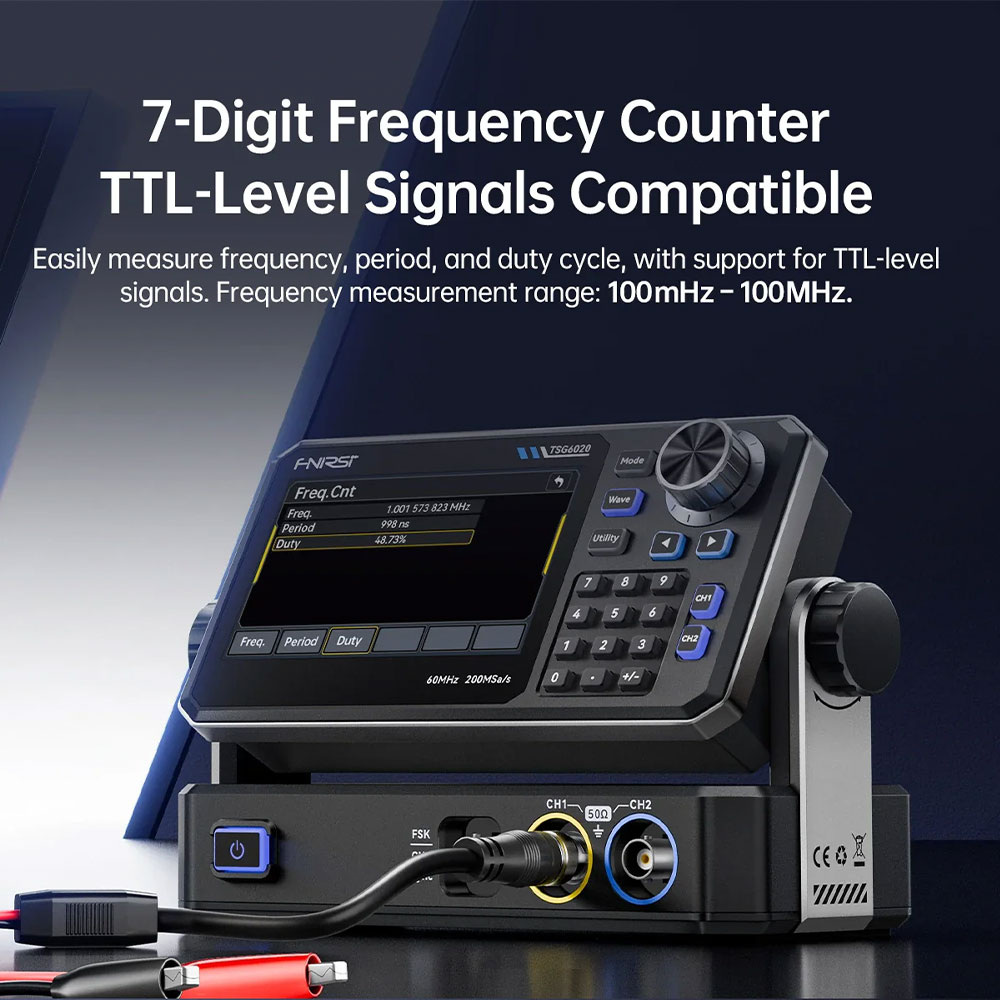

Frequency Counter Terintegrasi

Alat ini juga berfungsi sebagai frequency counter dengan akurasi tinggi. Mampu mengukur frekuensi hingga 100 MHz dengan presisi tinggi. Ini mengurangi kebutuhan alat tambahan dalam setup laboratorium.

Spesifikasi

Ukuran Layar

4.3 Inch IPS Touchscreen

Dimensi

172 mm × 90 mm × 68 mm

Berat Bersih

732.6 g

Voltage

Input Voltage: 100 - 240 Vrms，50 / 60 Hz，0.4 A Output Voltage: 5 VDC Output Curret: 2 A Power Consumption: <10W

Display

Resolution: 480 Horizontal × 272 Vertical Layar: 4.3 inch TFT-LCD touchscreen Kontrol: Touchscreen Tombol fisik Rotary knob Tampilan waveform real-time

Temperature Range

Operating Temperature：10°C - +40°C Non-operating Temperature Range：-20°C - +60°C

Teknologi

DDS (Direct Digital Synthesis)

Sampling Rate

200 MSa/s

Resolusi Vertikal

14 bit

Channel Output

Dual channel output (CH1 & CH2)

Output dan Sinyal

Amplitudo: 2 mVpp - 20 Vpp (high impedance, <10 MHz) 2 mVpp - 10 Vpp (high impedance, >10 MHz) 1 mVpp - 10 Vpp (50 Ω, <10 MHz) 1 mVpp - 5 Vpp (50 Ω, >10 MHz) Impedansi: 50 Ω / High impedance Waveform: Sine, Square, Pulse, Ramp, Noise, DC, Arbitrary

Fitur Generator

Arbitrary waveform (custom signal) Penyimpanan hingga 24 waveform Modulasi lengkap: AM, FM, PM, FSK, ASK, PSK Sweep function: Linear & Log Sweep time: 1 ms - 500 s

Measurement dan Analisis

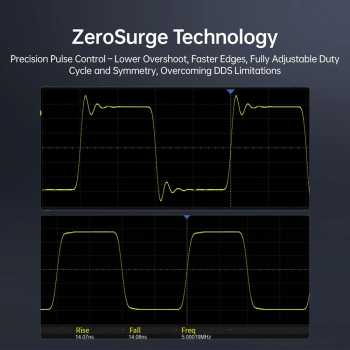

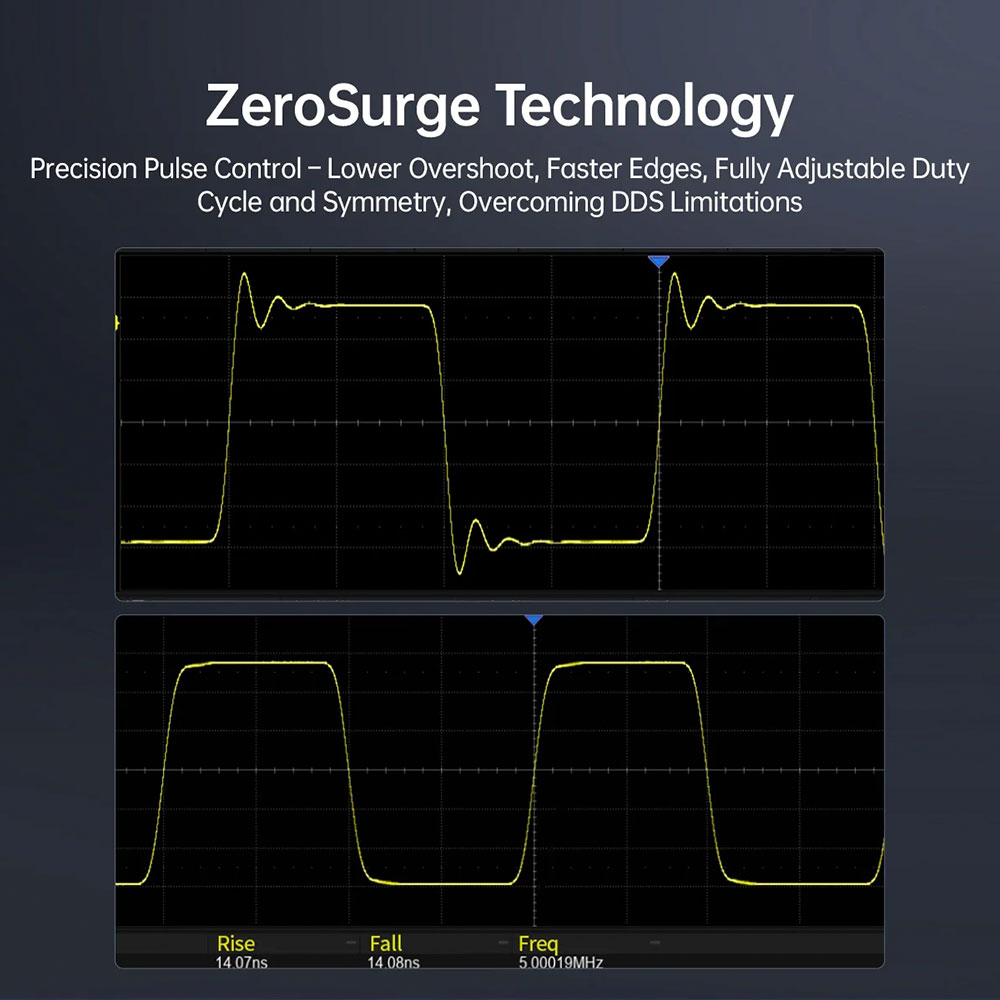

Frequency counter: Range: 100 mHz - 100 MHz Akurasi: ±51 ppm Rise/Fall time: ≤13.5 ns Overshoot: ≤1%

Konektivitas

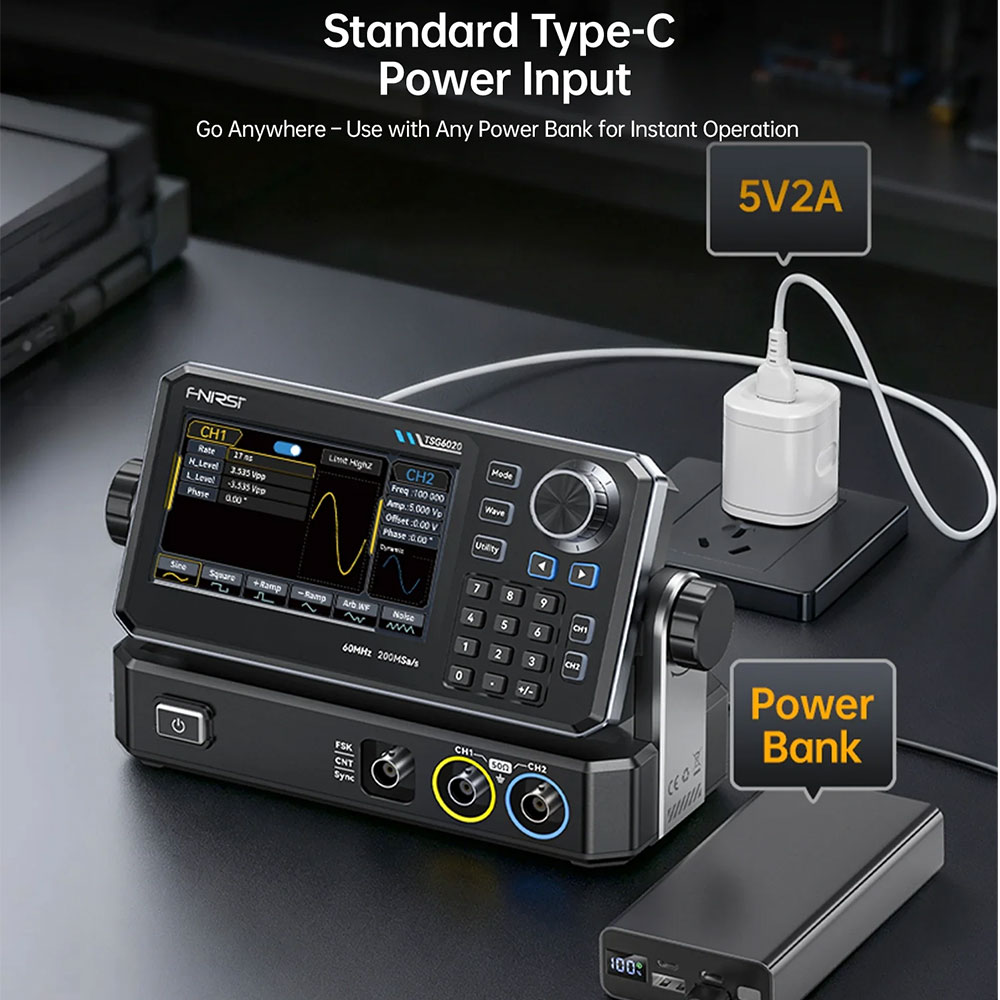

USB device (koneksi ke PC) Type-C power input TTL compatible output/sync Mendukung remote control (via USB)

Proteksi

Over-voltage protection Channel isolation Grounding safety Sistem pendingin: Heatsink aluminium Fan senyap

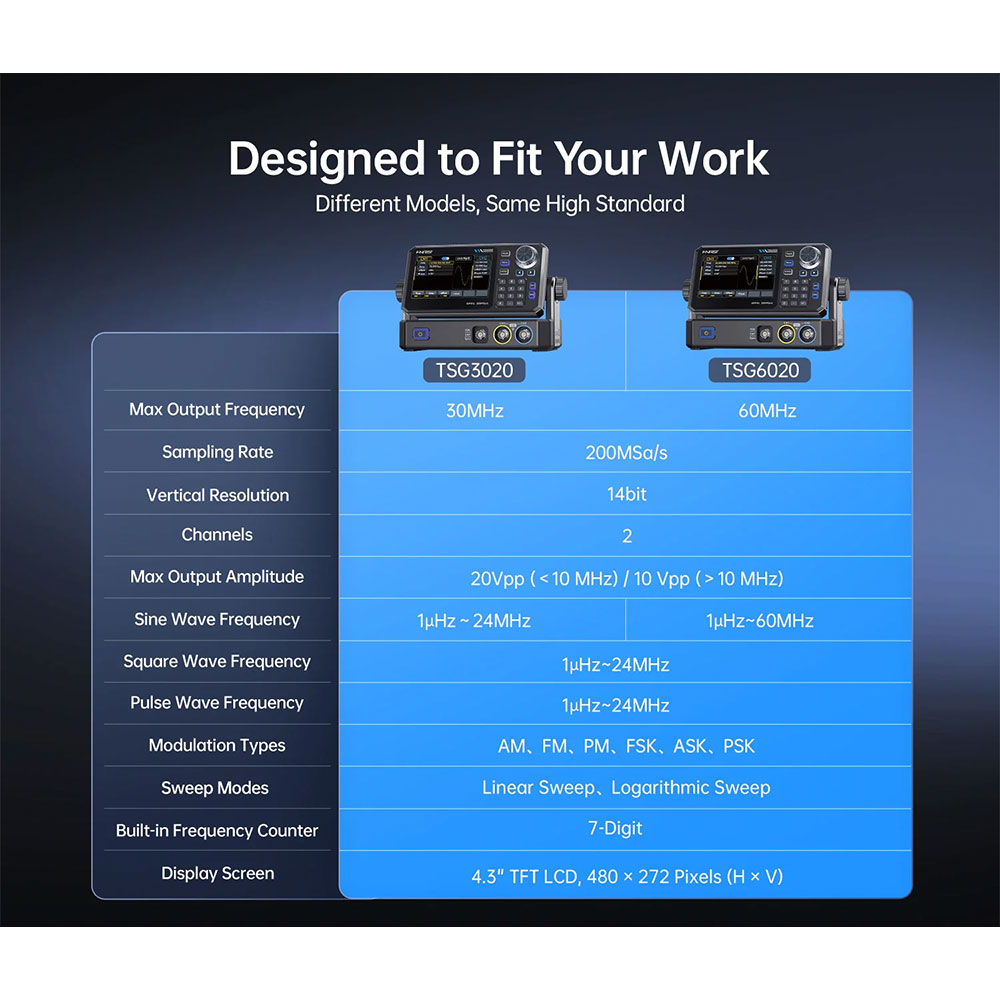

Frekuensi

TSG3020: 30 MHz TSG6020: 60 MHz
